Schrag GmbH, une société basée à Ebersbach, près de Stuttgart, est depuis les années 70 le leader dans le domaine de la ventilation contrôlée des chambres pour les immeubles résidentiels et propose des systèmes de ventilation complets pour tous les domaines, des maisons individuelles aux immeubles d'appartements. La dernière innovation de Schrag, un système de commande basé dans le cloud pour ses propres systèmes de ventilation utilise le bloc de jonction Weidmüller OMNIMATE Signal LSF-SMD pour circuit imprimé. Cela offre une liberté de conception, économise de l'espace sur la carte de commande et rend les choses particulièrement faciles pour l'utilisateur en matière d'installation.
Contrôle de la ventilation à l'aide d'un smartphone ou d'une tablette
Schrag a développé le système de plateforme airCloud® basé sur une application pour la commande et la maintenance flexibles de différents systèmes de ventilation. Ce système de commande intelligent basé sur le cloud permet de surveiller facilement et en continu les applications et élimine la nécessité de dispositifs de fonctionnement séparés. Le système peut fonctionner à l'aide d'une application sur un smartphone ou une tablette.
Le système de commande est également compatible avec les réseaux et les bus, ce qui signifie qu'il peut être facilement intégré dans des solutions intelligentes à domicile, par exemple.

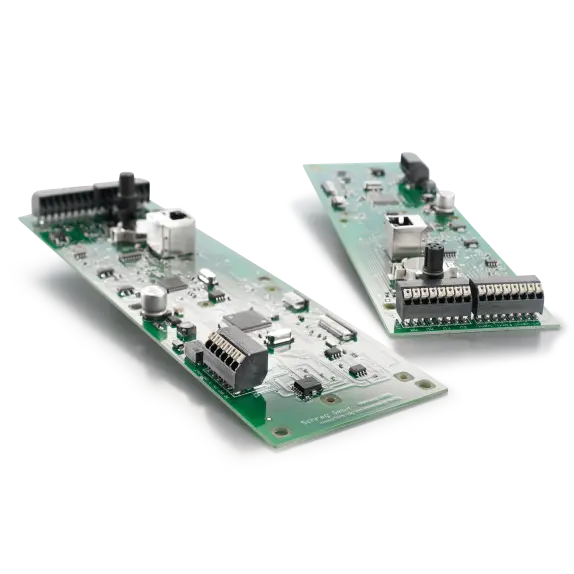

Carte de commande peu encombrante grâce au système de soudure de recharge SMD
Luniscontrol GmbH, une société suisse spécialisée dans les modules de commande pour l'industrie et les bâtiments, a été chargée du développement et de la conception de la carte de commande innovante. « Le défi particulier pour nous était de développer un système de commande intelligent qui pourrait être intégré sans problèmes dans les nouveaux systèmes et aussi facilement que possible dans les systèmes existants » , explique Martin Link, propriétaire de l'entreprise. « L'assemblage à l'aide d'un soudage SMD était essentiel pour une production peu encombrante et rentable. »
Le bloc de jonction pour circuit imprimé OMNIMATE Signal LSF-SMD de Weidmüller offre une densité de composants élevée et une qualité exceptionnelle dans l'assemblage entièrement automatisé. Deux patins de soudure par pôle assurent une haute stabilité mécanique conformément à la Classe 2 de la norme IPC-A-610. Le matériau d'isolation non déformant LCP, qui est hautement résistant à la température et dont le niveau d'humidité est de MSL 1, assure la stabilité dimensionnelle et donc la coplanarité de <100 µm pour le système de soudure de recharge sans qu'il ne soit nécessaire d'avoir préalablement une phase de séchage. Le connecteur PUSH-IN du LSF-SMD assure un raccordement fiable et sans maintenance avec une résistance élevée aux chocs et aux vibrations conformément à la catégorie 1b de la norme CEI 61373.
« Le LSF-SMD nous a permis d'assembler plus de 90 % du circuit imprimé au moyen d'un montage de surface SMD, ce qui nous permet également d'utiliser les deux côtés de la carte », explique Link.
L'orientation de sortie unique du conducteur à 135° était particulièrement précieuse dans l'application de Schrag. Les conducteurs se poursuivent horizontalement et sont reliés sans être courbés. Et cette orientation de sortie est extrêmement facile à utiliser. Grâce à notre technologie PUSH-IN, il est particulièrement facile de rénover les systèmes existants.
Une orientation de sortie unique de 135° du conducteur facilite l'installation
Les attributs exceptionnels du OMNIMATE Signal LSF-SMD en font une solution particulièrement intelligente. La combinaison des dimensions de grille de 3,5 mm, 5,0 mm et 7,5 mm, des orientations de sortie du conducteur de 90°, 135° et 180° et des raccordements PUSH IN permet une installation facile et économique pour toutes les applications.
Coût total de fonctionnement réduit de 30 %
Les caractéristiques pratiques et bien pensées du OMNIMATE Signal LSF-SMD assurent un niveau d'efficacité nettement accru sur l'ensemble du process, de l'agencement, l'assemblage et le traitement des circuits au déploiement sur le terrain. Il est donc possible de réduire le coût total d'acquisition de 30 %.
Un partenariat réussi pour des développements de pointe
La bonne relation de travail entre Luniscontrol et Weidmüller a également été un facteur décisif dans le développement d'une solution particulièrement rentable pour l'unité de commande du système airCloud® de Schrag. L'unité de commande intelligente basée sur le cloud est maintenant commercialisée et utilisée avec succès en Allemagne, en Belgique, en France, en Italie et en Espagne.
